 Wzbogacalniki zawiesinowe z kołami łopatkowymi
Przeróbka mechaniczna węgla – do art. przeróbka wzbogacalniki zawiesinowe
Cechą charakterystyczną wzbogacalników tego typu jest za­stosowanie koła zaopatrzonego w łopatki, ściślej w kosze, służące do odprowadzania ciężkich produktów wzbogacania tonących w cie­czy zawiesinowej. Koło łopatkowe jest zanurzone w skrzyni ro­boczej wzbogacalnika wypełnionej roboczą cieczą zawiesinową. Wzbogacalniki tego rodzaju konstruowane są jako pojedyncze, da­jące dwa produkty wzbogacania, lub jako trójproduktowe w ukła­dzie bliźniaczym, złożone z dwu wzbogacalników dwuproduktowych. Wzbogacalniki trójproduktowe są zasilane dwoma odrębny­mi obiegami roboczej cieczy zawiesinowej, różniącymi się pomię­dzy sobą gęstościami.

Wzbogacalnik zawiesinowy dwuproduktowy typu Disa-1S. Na rys. 6 a przedstawiono przekrój podłużny wzbogacalników w osi ruchu wzbogacanego materiału. Skrzynia 1 w kształcie wycinka koła jest połączona z korytem roboczym 2. Koło łopatkowe 3 zanu­rzone w skrzyni, w swym dolnym położeniu, zamyka wylot 8 skrzyni roboczej 2. Materiał surowy (nadawa) podawany jest do koryta zasilającego 4, z którego zsuwa się na powierzchnię lustra cieczy zawiesinowej. Pływające ziarna produktu lekkiego odpro­wadzane są strumieniem cieczy na zewnątrz przez koryto odbior­cze 5. Odbiór produktu lekkiego jest wspomagany obrotowym od­bieralnikiem 6 wyposażonym w łopatki 7. Ziarna produktu ciężkiego opadają w korycie roboczym do jego wylotu 8, a następnie do koszy 9 koła łopatkowego 3. Obracające się koło łopatkowe wynosi ziarna produktu ciężkiego i w swym górnym położeniu wysypuje je do koryta odbiorczego 10.

Rys. 1. Wzbogacalnik zawiesinowy dwuproduktowy typu Disa-1S

a- schemat wzbogacalnika w przekroju podłużnym, b – wzbogacalnik Disa-1S-3200

Wzbogacalnik jest dostosowany do magnetytowej cieczy zawiesinowej. Ciecz zawiesinową doprowadza się do skrzyni 1 (rys. 6 b) przewodami 11 oraz 12 w jej dolnej części. Strumienie cieczy wpływające do skrzyni wąskimi szczelinami uniemożliwia i a osadzanie się obciążnika na jej ścianach. Niezależnie od tego ciecz zawiesinową podaje się dwoma przewodami 13, doprowadzony^ do tylnej części koryta roboczego 2, poniżej koryta zasilającego 4. Ciecz wypływająca ze szczelin tych przewodów ma poziomy kie­runek przepływu, zgodny z kierunkiem ruchu ziarn produktu lek­kiego. Koło łopatkowe 3 jest zawieszone na pasie gumowym 14 — tworzącym taśmę bez końca — obejmującym u góry bęben napędo­wy 15. Bęben napędowy jest połączony przekładnią 16 z silnikiem napędowym. Rolki 17 służą do dociskania koła łopatkowego do pasa napędowego i uniemożliwiają jego podniesienie przez pas.

Równomierny ruch koła łopatkowego w płaszczyźnie pionowej zabezpieczają rolki prowadzące 18. Bęben napędowy 15 jest ułożyskowany w pionowych prowadnicach, umożliwiających podnie­sienie go ku górze w przypadku stwierdzonego naciągnięcia pasa gumowego.

Łopatki koszy wynoszących 3 są wykonane z blachy dziurko­wanej, umożliwiając tym samym obcieknięcie cieczy zawiesinowej z ziarn wynoszonego produktu ciężkiego. Koryto robocze, stano­wiące odrębny element konstrukcyjny, jest umocowane śrubami do skrzyni wzbogacalnika. Wylot tego koryta wchodzi częściowo do wnętrza koła wynoszącego, zabezpieczając przed przedostawa­niem się ziarn produktu ciężkiego do dolnej części skrzyni 1. Kory­to robocze w tym typie wzbogacalnika jest zwężone o szerokości koryta odbiorczego 10 produktu ciężkiego. Wzbogacalnik opróżnia się z cieczy zawiesinowej wylotem 19, umieszczonym w najniższej części wzbogacalnika.

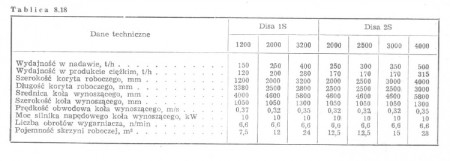

Wzbogacalniki Disa-1S buduje się w trzech wielkościach dla uziarnienia nadawy od 10 do 400 mm; ich dane techniczne zesta­wiono w tabl 8.18.

Wzbogacalnik zawiesinowy dwuproduktowy typu Disa-2S.

Dwuproduktowe wzbogacalniki Disa-2S buduje się w czterech wielko­ściach. Wydajność ich jest większa w porównaniu z typem 1S. Wzbogacalniki te stosuje się do wzbogacania węgla; mogą być one stosowane również do wzbogacania rud. Uziarnienie kopaliny surowej kierowanej do wzbogacania może wynosić od 10 do 400 mm. Wzbogacalniki tego typu dostosowane są do pracy z magnetytową cieczą zawiesinową.

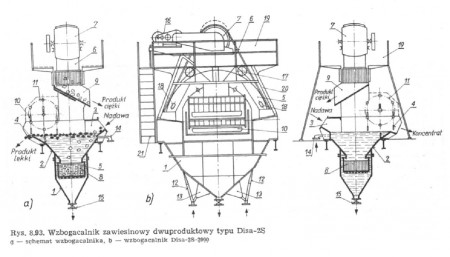

Rys. 7. Wzbogacalnik zawiesinowy dwuproduktowy typu Disa-2S

a- schemat wzbogacalnika, b – wzbogacalnik Disa-2S-2000

Wzbogacalnik zawiesinowy trójproduktowy typu Disa-3S. Trójproduktowy wzbogacalnik typu 3S jest konstrukcją bliźniaczą, zło­żoną z dwu dwuproduktowych wzbogacalników połączonych w jed­ną całość po uprzednim dokonaniu koniecznych adaptacji kon­strukcyjnych. Wzbogacalniki te buduje się w dwu wielkościach; są one oznaczone symbolami 3S-3200/2000 i 3S-4000/2500. Symbole cyfrowe oznaczają szerokość koryta wzbogacania głównego i koryta wzbogacania wtórnego. Wzbogacalniki pracują zasilane magnety­tową cieczą zawiesinową doprowadzaną z dwu odrębnych obiegów roboczych, różniących się gęstościami tych cieczy, dostosowanymi do gęstości rozdziału w obiegu wzbogacania głównego pomiędzy Produktem lekkim a produktem przejściowym oraz w obiegu wzbo­gacania wtórnego pomiędzy produktem przejściowym a produk­tem ciężkim.

Wzbogacalniki te są przystosowane do przyjmowania nadawy o uziarnieniu od 10 do 400 mm. Dane techniczne wzbogacalnika podano w tabl. 8.19.

Wzbogacalniki zawiesinowe typu Drewboy. Wzbogacalniki za­wiesinowe tego typu są dostosowane do pracy z zawiesiną magne­tytową lub inną niemagnetyczną. Uziarnienie materiału surowego podawanego do wzbogacalnika może się mieścić w granicach od 6 do 1200 mm. Wzbogacalnik praktycznie nie jest wrażliwy na udział w materiale surowym ziarn produktu ciężkiego, którego za­wartość może sięgać okresowo nawet do 100°/o, bez wpływu na wy­soką dokładność wzbogacania. Wzbogacalnik może wzbogacać wę­giel, rudy i inne kopaliny.

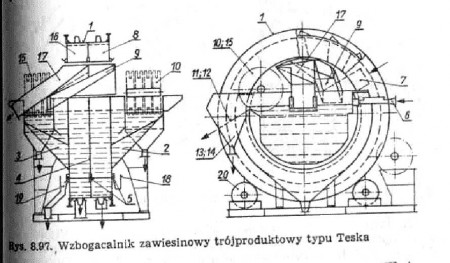

Wzbogacalnik zawiesinowy dwuproduktowy typu Teska. Wzbogacalnik ten jest dostosowany do pracy z zawiesiną magnetytową lub ilmenitową (FeTiO₃) o gęstości od 4,5 do 5,0 g/cm³. Przy wzbo­gacaniu węgla surowego gęstość rozdziału można regulować w gra­nicach od 1,35 do 2,0 g/cm³, a w wyjątkowych przypadkach do 2,15 g/cm³.

Wzbogacalnik zawiesinowy dwuproduktowy systemu Krupp. Wzbogacalnik ten jest stosowany do wzbogacania węgla, rud i innych kopalin użytecznych o uziarnieniu od 6 do 400 mm. Jako obciążnik cieczy zawiesinowej stosowany jest magnetyt lub ferrosilikon.
